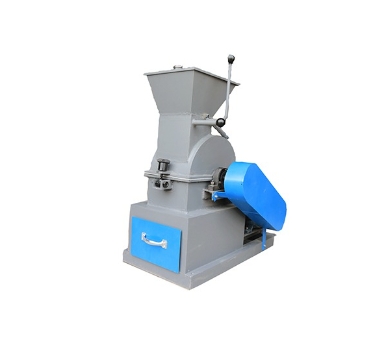

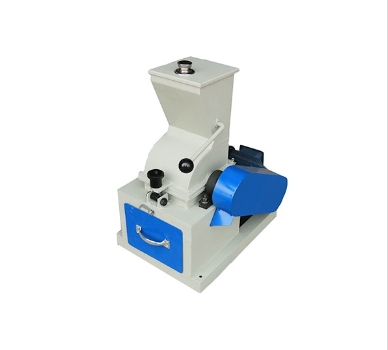

錘式破碎機（濕、干系列）
一、用途：
本機型嚴格按照國標GB474-1996制樣步驟標準設計制造。通過更換篩板，出料粒度達到6mm、3mm。是破碎具有一定硬度的礦物質理想設備，適用于煤炭、冶金、水泥、環保等部門。
技術參數：
| 項目 | 單位 | Cp-200X70 | Cp-300X180 | Cp-250X360 |
| 給料粒度 | mm | ＜60 | ＜80 | ＜100 |
| 出料粒度 | mm | ≤6、≤3 | ≤6、≤3 | ≤6、≤3 |
| 生產率 | kg/h | 200-500 | 600-300 | 1800-1200 |
| 電機功率 | kw | 1.5 | 3 | 3 |
| 錘頭材質 | 高錳鋼 | 高錳鋼 | 高錳鋼 | |
| 工作電源 | v | 380 220 | 380 | 380 |
| 重量 | kg | 68 | 120 | 140 |
| 外形尺寸 | mm | 600X450X700 | 900X500X900 | 950X550X1000 |
| 自動保護器 | QCX8-9 | QCX8-12 | ||
| 執過載繼電器 | A | 3.8 | 9 |
工作原理：
本機主要由機殼、軸承、錘頭、錘心等部件組成。當電機啟動后帶動錘心高速旋轉，錘頭產生極大離心力向外張開，形成一個沖擊環，進行循環式破碎。被錘頭擊碎的物料通過篩板孔，達到制樣要求。
安裝說明：
本機型由生產廠家組和裝備的整機。用戶收到機器后應該進行檢查，以清除設備在運輸途中可能出現的異常。
設備安裝時無需做基礎固定，只需將機體水平穩妥放在堅固
的地面上，以減少震動引起的噪音。
.接通電源后，要求電機轉動方向于破碎機標志一致。
使用維修和保養：
開機前應仔細檢查軸承的潤滑情況是否良好。
檢測傳動皮帶是否良好，如皮帶損壞嚴重，則要及時更換。
調整皮帶緊力，緊固所有緊固件。
檢測防護裝置，如發現有任何不安全現象，應及時整改。
檢查破碎腔內物料是否清除。操作程序：?jiǎn)?dòng)電機運轉幾分鐘，將物料裝入料斗。設備進入正常運行階段，應密切注意有無異常，如有異常必須立即停機，排除異常。制樣完畢后，應繼續使用機器運轉一分鐘，然后停機清掃設備，清除篩孔堵物和雜物。
六、易損件：皮帶、軸承、錘頭、篩板。
